雨滴传感器模块

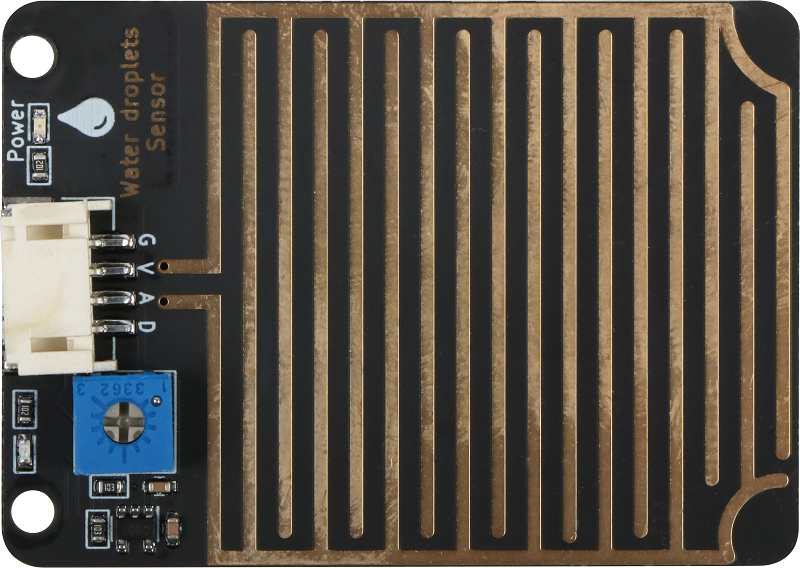

雨滴传感器模块图



概述
雨滴传感器Water droplets Sensor是一种传感装置，主要用于检测是否下雨及雨量的大小，并广泛应用于汽车自动刮水系统、智能灯光系统和智能天窗系统等。传感器采用优质FR-04双料，大面积5.0 * 4.0厘米，镀镍处理面。 它具有抗氧化，导电性和更出色的耐久性能; 用电位器调节灵敏度; 工作电压为3.3 V至5 V. 输出形式：数字值输出（0和1）和模拟值AO电压输出, 使用LM393双电压比较器, 当传感器连接到5v电源时，感应板上没有水滴，DO输出处于高电平。 当滴下液滴时，DO输出处于低电平。 如果我们刷掉水滴，输出将返回高水平状态。 AO模拟输出可以连接到微控制器上的AD接口，以检测上面雨滴的大小。 DO数字输出也可以连接微控制器，以检测是否有雨。

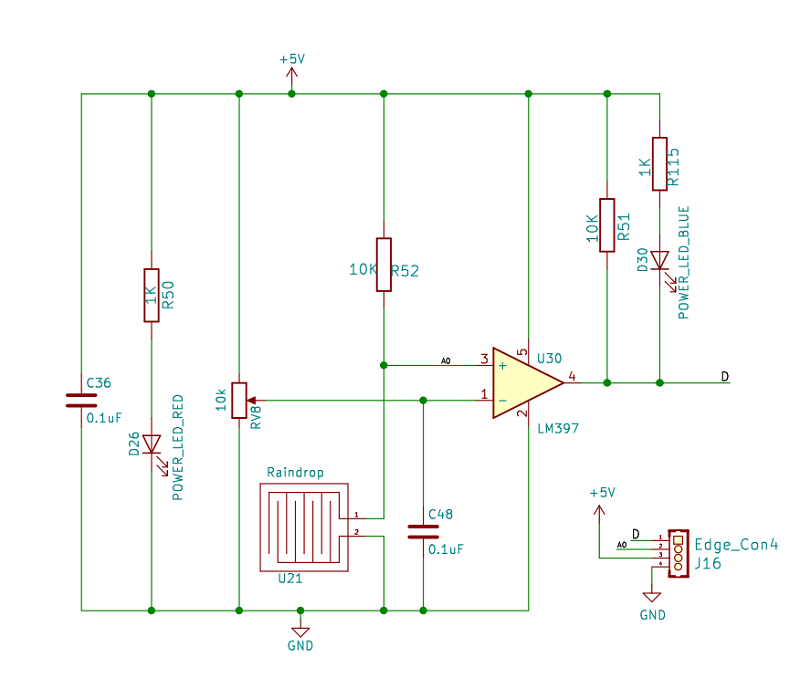

原理图



模块参数
雨滴传感器是一种传感装置，主要用于检测是否下雨及雨量的大小，并广泛应用于汽车自动刮水系统、智能灯光系统和智能天窗系统等。传感器采用优质FR-04双料，大面积5.0 * 4.0厘米，镀镍处理面。 它具有抗氧化，导电性和更出色的耐久性能; 用电位器调节灵敏度; 工作电压为3.3 V至5 V. 输出形式：数字值输出（0和1）和模拟值AO电压输出, 使用LM393双电压比较器, 当传感器连接到5v电源时，感应板上没有水滴，DO输出处于高电平。 当滴下液滴时，DO输出处于低电平。 如果我们刷掉水滴，输出将返回高水平状态。 AO模拟输出可以连接到微控制器上的AD接口，以检测上面雨滴的大小。 DO数字输出也可以连接微控制器，以检测是否有雨。

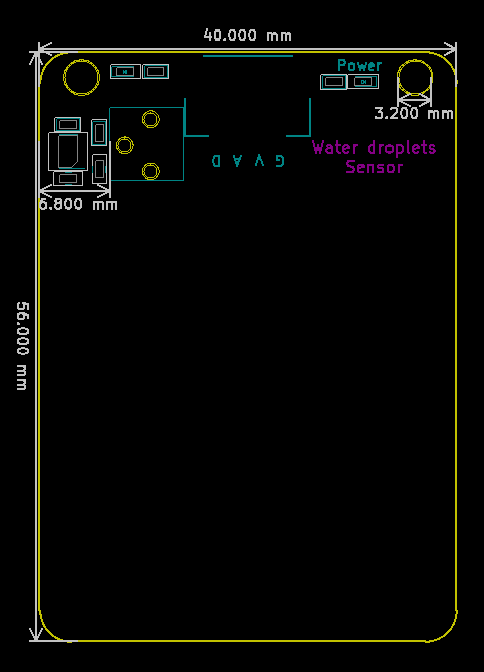

机械尺寸
