水深传感器模块

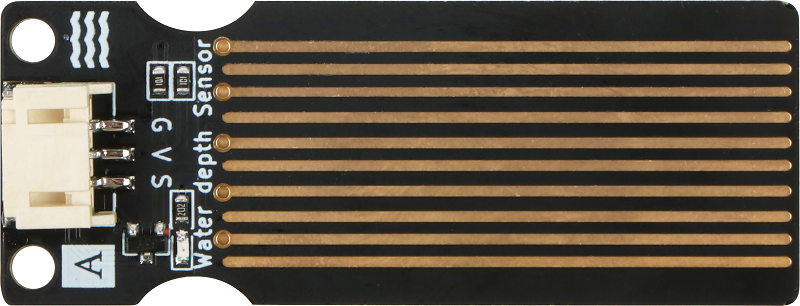

水深传感器模块图



概述
水深传感器Water depth Sensor专为水质检测而设计，可广泛用于感应降雨，水位，甚至液体泄漏。 该传感器的工作原理是将一系列暴露的走线连接到地，并在接地走线之间交错，即感应走线。传感器走线具有1MΩ的弱上拉电阻。电阻器将传感器迹线值拉高，直到一滴水使传感器走线短路到接地走线。可以将它与模拟引脚配合使用，以检测接地和传感器走线之间的水接触量。

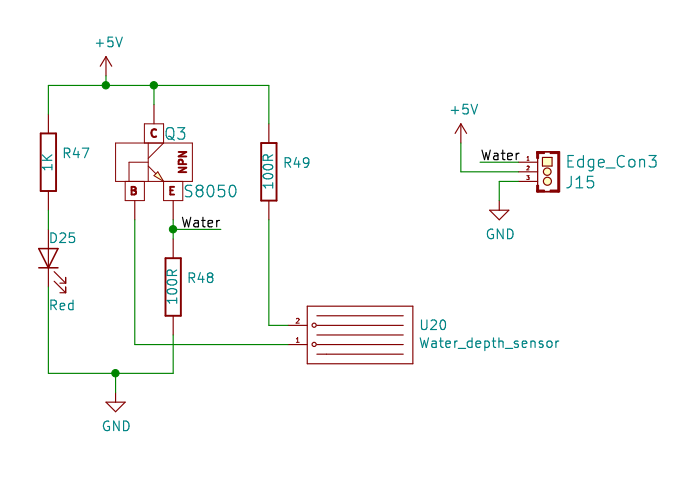

原理图



模块参数
引脚名称：描述
V：5V电源引脚
G：GND 地线
S：信号引脚

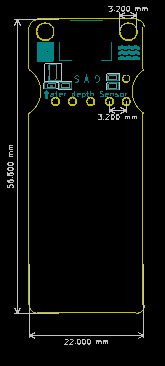

模块尺寸
