磁簧开关模块

磁簧开关Reed Switch的工作原理非常简单，两片端点处重叠的可磁化的簧片（通常由铁和镍这两种金属所组成的）密封于一玻璃管中，两簧片呈交迭状且间隔有一小段空隙（仅约几个微米），这两片簧片上的触点上镀有很硬的金属，通常都是铑和钌，这层硬金属大大提升了切换次数及产品寿命。

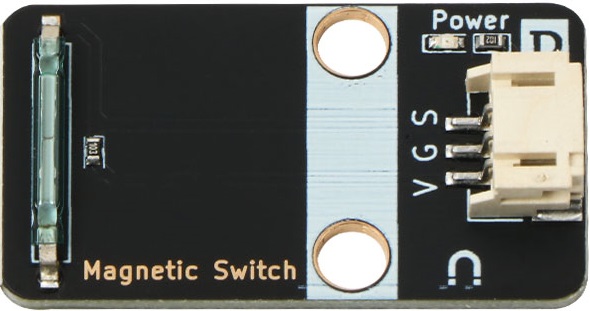

磁簧开关模块图

概述
磁簧开关Reed Switch的工作原理非常简单，两片端点处重叠的可磁化的簧片（通常由铁和镍这两种金属所组成的）密封于一玻璃管中，两簧片呈交迭状且间隔有一小段空隙（仅约几个微米），这两片簧片上的触点上镀有很硬的金属，通常都是铑和钌，这层硬金属大大提升了切换次数及产品寿命。玻璃管中装填有高纯度的惰性气体（如氮气），部份干簧开关为了提升其高压性能，更会把内部做成真空状态。簧片的作用相当于一个磁通导体。在尚未操作时，两片簧片并未接触；在通过永久磁铁或电磁线圈产生的磁场时，外加的磁场使两片簧片端点位置附近产生不同的极性，当磁力超过簧片本身的弹力时，这两片簧片会吸合导通电路；当磁场减弱或消失后，干簧片由于本身的弹性而释放，触面就会分开从而打开电路。磁簧开关在没有磁场时是常开的，当足够强度的磁场产生时，两个簧片会吸合。

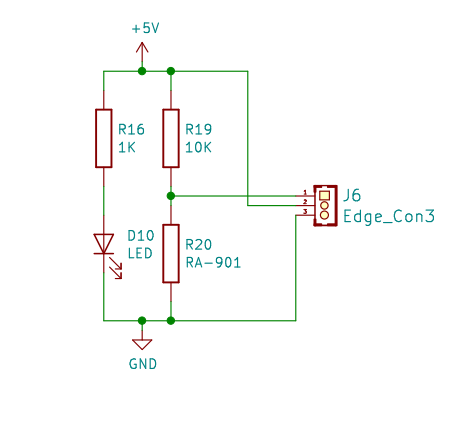

原理图
