红外循迹传感器模块

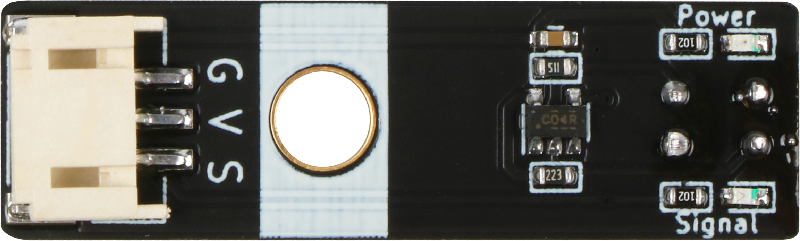

红外循迹传感器模块图



概述
红外循迹模块Infrared tracking本质上是一个红外线收发装置，是具有一对红外线发射与接收管，发射管发射出一定频率的红外线，当检测方向遇到反射面时，红外线反射回来被接收管接收，经过比较器电路处理之后，指示灯会亮起，同时信号输出接口输出数字信号（一个低电平信号）。

原理图



模块参数
引脚名称：描述
V：5V电源引脚
G：GND 地线
S：信号引脚

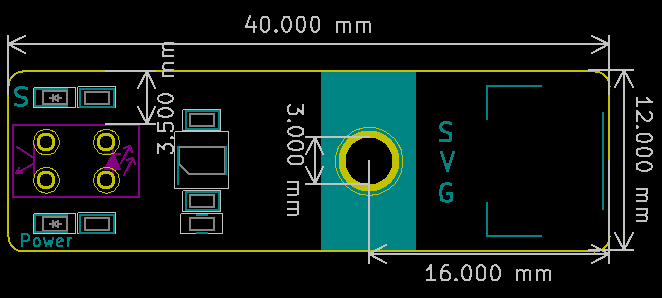

机械尺寸
