触摸钢琴模块
触摸钢琴模块Touch Piano原理是通过分布在芯片端口的电容因为手指的接触，使电容发生了改变，经芯片处理后能将微小的电容变化转化成电压信号的变化，再通过软件AD采集端口电压，根据电压的变化实现触摸的识别。

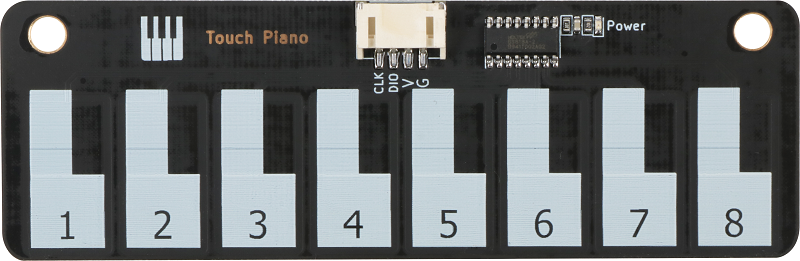

模块图
概述
触摸钢琴模块原理是通过分布在芯片端口的电容因为手指的接触，使电容发生了改变，经芯片处理后能将微小的电容变化转化成电压信号的变化，再通过软件AD采集端口电压，根据电压的变化实现触摸的识别。实际上MCU去获取的只是具体的键值，而要真正的模拟钢琴的声音，需要MCU在做进一步的处理，例如驱动蜂鸣器以不同的频率响。

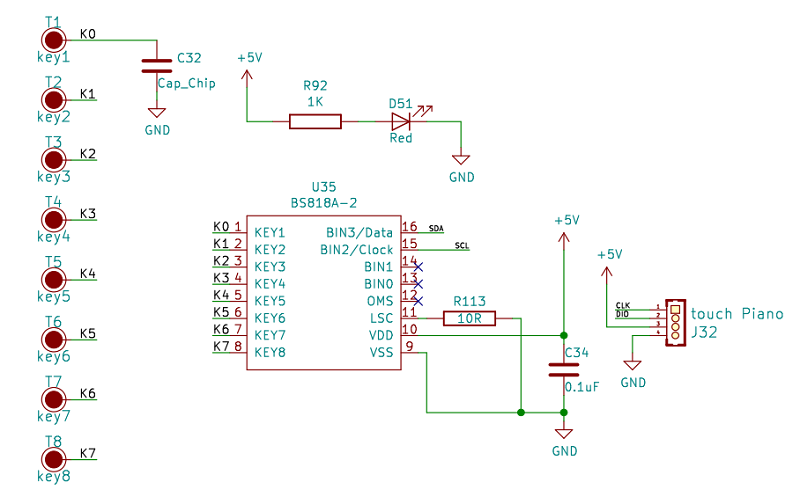

原理图
模块参数
V:工作电压5V
G：GND
CLK:时钟信号
DIO:数字输入输出电路

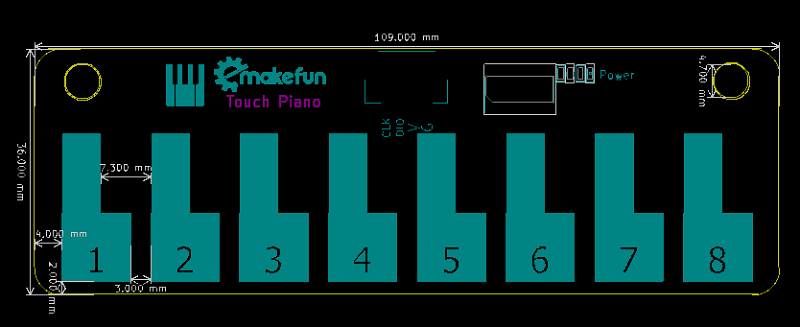

机械图
