温湿度传感器模块

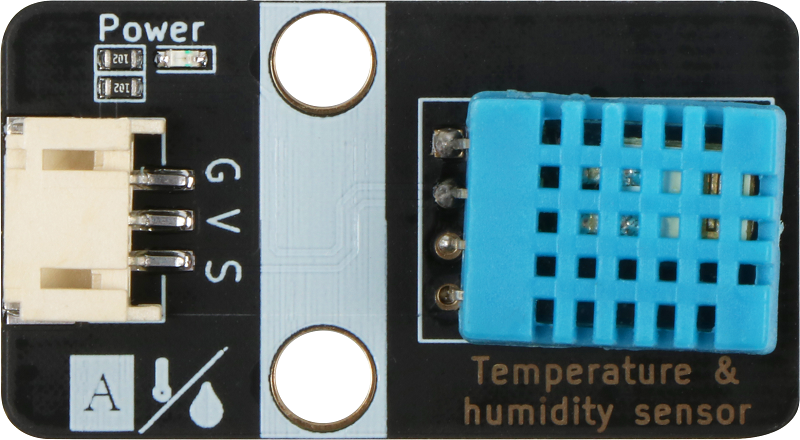

温湿度传感器模块图

概述
DHT11数字温度 - 湿度传感器是一种包含校准数字信号输出的复合传感器。它采用特殊的数字模块采集技术和湿度 - 温度传感器技术，确保高可靠性和出色的长期稳定性。传感器由电阻式湿度元件和NTC温度测量元件组成 。 DHT11通过单总线与微处理器通信。 它只需要一个线程，一次发送40个数据 。

数据格式： 8位湿度整数数据+ 8位湿度十进制数据+ 8位温度整数数据+ 8位温度十进制数据+ 8位奇偶校验位。

数据发送过程：主控发送启动信号 - > DHT响应信号 - > DHT通知主控它已准备好接受信号 - > DHT发送准备好的数据 - > DHT结束信号 - > DHT内部重新测试环境温度和湿度，记录下一个数据 从主控开始发出信号。

通过该过程获得，每次收集的数据主控始终是最后一次DHT数据。如果我们想获得实时数据，那么主控可以收集两个连续的数据，但是，正式地，不建议连续多次读取DHT。如果每次读取的间隔时间超过5秒，则足以获得准确的数据。DHT在通电时需要1秒才能稳定。

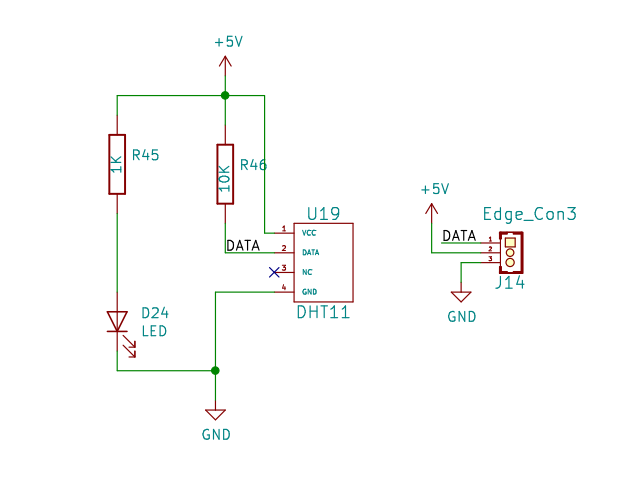

原理图



模块参数
引脚名称：描述
V：5V电源引脚
G：GND 地线
S：信号引脚
