PS2摇杆模块

PS2摇杆结构非常简单,它包含一个触摸按钮(Z轴)和两个电位器(X轴和Y轴)。 操纵杆根据两个触点控制运动,其中一个触点向左和向右,另一个向上和向下。 操纵杆移动决定了触点的位置。

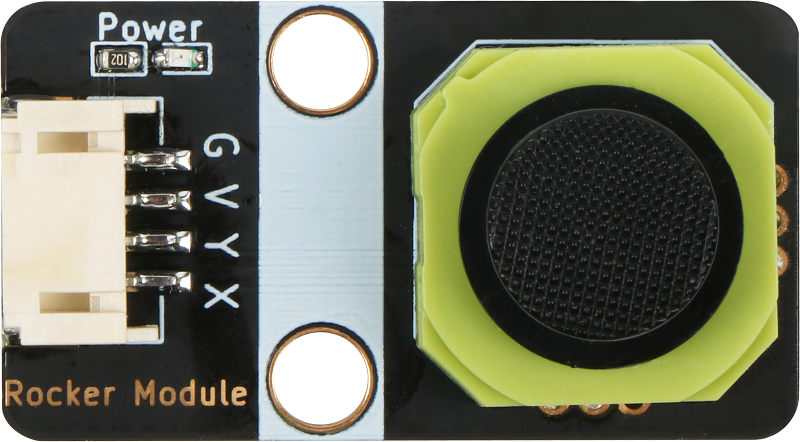

PS2摇杆模块图



概述
PS2摇杆结构非常简单,它包含一个触摸按钮(Z轴)和两个电位器(X轴和Y轴)。 操纵杆根据两个触点控制运动,其中一个触点向左和向右,另一个向上和向下。 操纵杆移动决定了触点的位置,就像地球的纬度和经度一样,不同的位置对应不同的电压,然后控制器可以通过AD传感器读取不同的电压值,从而识别特定的远程位置。模拟信号从上方操纵杆的X和Y轴引脚输入.B的值从0到1023表示从左到右的位置,或者从上到下的位置,如果没有按下按钮,则两个值都是512,这是中间值。

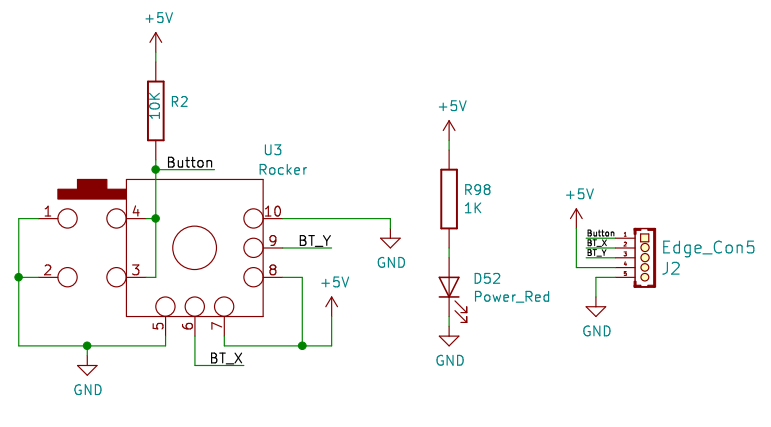

原理图



模块参数
V:电源5V
G:GND
VRX:通过获取左右
VRY:通过获取上下
SW:通过按键的高低电平,获取是否被按下。

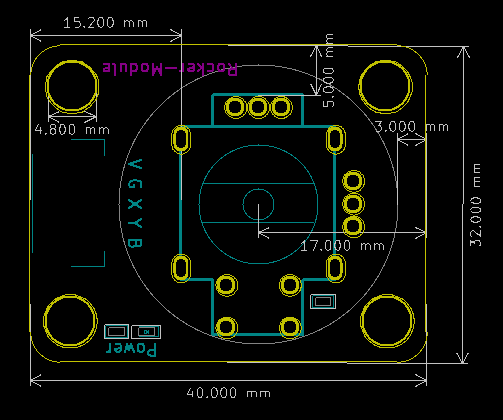

机械尺寸
