MQ-4气体传感器模块

MQ-4天然气传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。当传感器所处环境中存在可燃气体时,传感器的电导率随空气中可燃气体浓度的增加而增大。

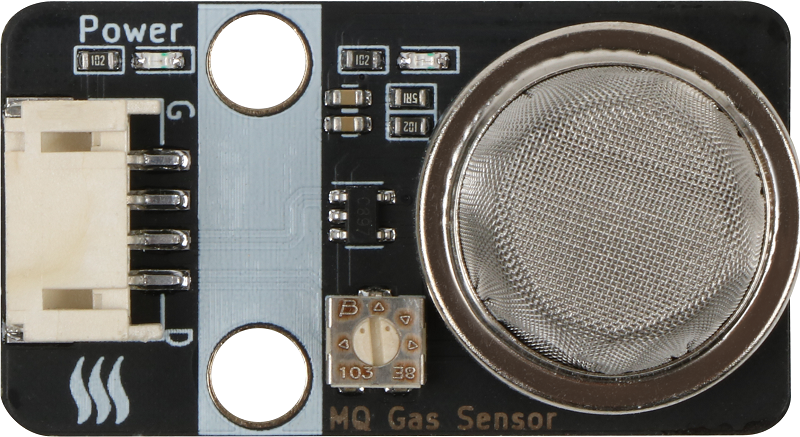

MQ-4气体传感器模块图



概述
MQ-4天然气传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。当传感器所处环境中存在可燃气体时,传感器的电导率随空气中可燃气体浓度的增加而增大。使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。MQ-4天然气检测传感器对甲烷的灵敏度高,对丙烷、丁烷也有较好的灵敏度。这种传感器可检测多种可燃性气体,特别是天然气,是一款适合多种应用的低成本传感器。

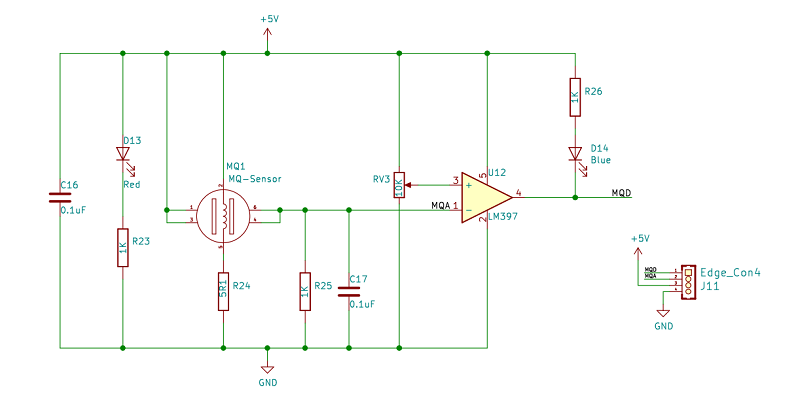

原理图



模块参数
引脚名称:描述
V:5V电源引脚
G:GND 地线
A:模拟信号引脚
D:数字信号引脚

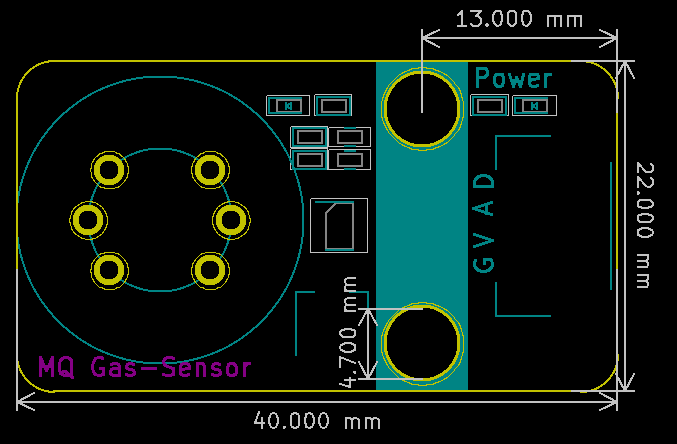

机械尺寸
