人体热释电传感器模块

人体热释电传感器模块图



概述
人体感应模块Human Body Sensor是基于红外线技术的自动控制产品,灵敏度高，可靠性强，超小体积，超低电压工作模式。广泛应用于各类自动感应电器设备,尤其是干电池供电的自动控制产品。全自动感应，人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平，感应模块检测到人体的每一次活动后会自动顺延一个延时时间段（5S），并且以最后一次活动的时间为延时时间的起始点。

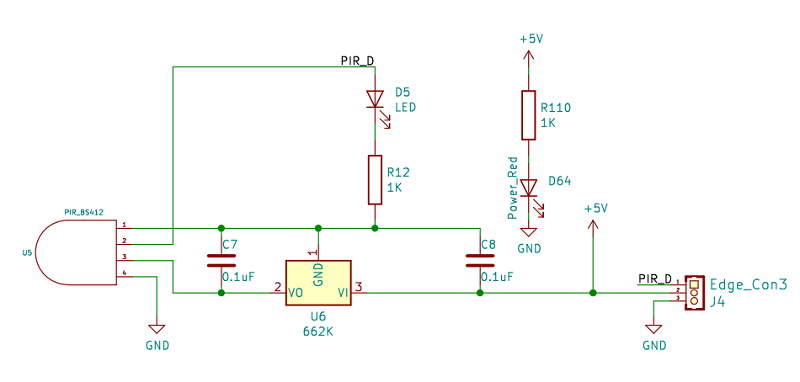

原理图



模块参数
引脚名称：描述
V：5V电源引脚
G：GND 地线
S：信号引脚

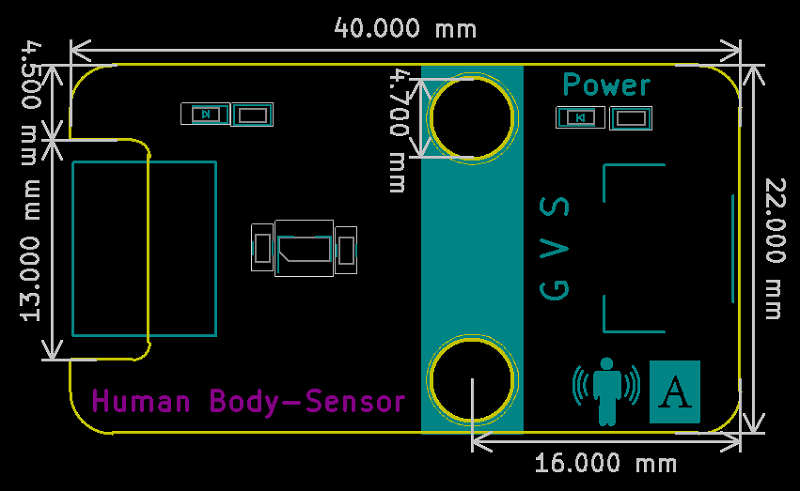

机械尺寸
